电缆分支箱的电气构成分类
更新时间:2018/8/30 15:05:23   点击次数:

  电缆分支箱根据电气构成可以分为普通型的电缆分支箱和高级电缆分接箱。这两款差别主要为:

电缆分支箱的电气构成分类

  1、普通分接箱:不含任何开关设备的,箱体内仅有对电缆端头进行处理和连接的附件,结构比较简单,体积较小,功能较单一适宜用于分接或分支接线。通常习惯将进线回数加上出线回数称为分支数。例如三分支电缆分接箱,它的每一相上都有三个等电位连接点,可以用作一进二出或二进一出。电缆分接箱内含U,V,W三相,三相电路结构相同,顺排在一起。

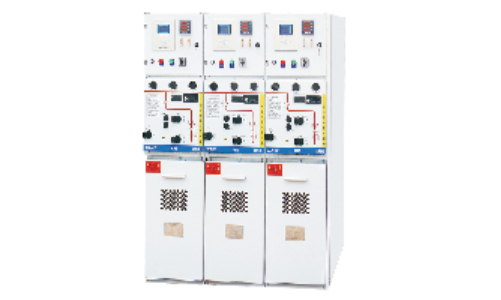

  2、高级电缆分接箱:除了包含普通分支箱的功能还有一台或多台开关设备,其结构较为复杂,体积较大,连接器件多,制造技术难度大,造价高。高级分接箱的外形尺寸比较大,高度一般为1.4~1.8 m,深度约为0.9~1.0 m,长度则依所含开关设备数目而定,多在1.0 m至2.4 m之间。箱体的外形类似于户外箱式变压器,箱壳上有若干个活动的门,有的门是为开关设备的操作而设,有的门是为电缆连接器件的安装施工或维护检修而设的。

  电缆分支箱中目前采用的接插器件,分为欧式和美式两大系列。欧式器件是将20世纪80年代从欧洲引进的户外箱式变电站的电缆连接概念引用到电缆分接箱领域中,美式器件则是将90年代从美国引进的座装式箱式变电站的进线插件概念引用到电缆分接箱中。
