电缆分支箱的箱体技术要求
更新时间:2018-8-27 11:32:28   点击次数:

  高压电缆分支箱在技术安装时,有着一定的要求,专业人士需要了解,他对接套管对于安装是有指定位置的,且电缆分支箱在同一工程中诸多电缆分支箱的箱体技术要素可能会相同,但它们内部电气接线大都各异,电气接线才是 电缆分支箱最重要的技术内容。对于普通分接箱,要考虑进线、出线的回数多少,有无避雷器等要素;而高级分支箱中,有的含若干台负荷开关,有的含若干负荷开关和若干负—熔电器的组合(例如环网单元),有的含开闭所接线(甚至带母联开关的分段式主接线)等,它们的进线、出线回数各不相同,两侧避雷器和监察器件的数目也不同;

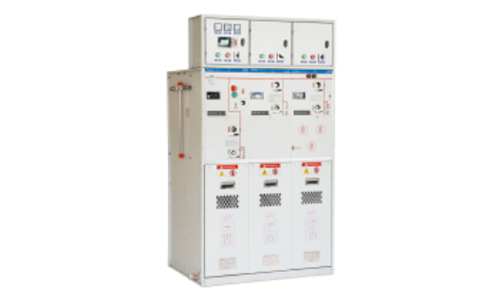

电缆分支箱的箱体

  电缆分支箱箱体技术要求:

  高压电缆分支箱的箱体方面,主要有如下几个技术要素:

  1.电压等级。中压系统网缆有10kV,20kV,35kV三个电压等级。

  2.安装地点。分为户外、户内、埋地三种类型,安装场所显示了设备工作环境。

  3.接插器件类型。包括屏蔽型和非屏蔽型两种,屏蔽型接插器件带电工作时外表面允许人手触摸,非屏蔽型接插器件带电工作时外表面不允许触摸。

  4.进线电流等级。指最大一回路的电流,目前有630A和200A两种等级。

  5.电缆分支箱体的外观形状。对于普通分支箱,有单盖式(并列式)、双盖式(对接式)和无箱壳式三种;对于高级分支箱,则全部为门箱式。
